안녕하세요. 청주 전기수리 전문 램프맨입니다. 이번에는 천일빌 3층 계량기함과 공용전기 메인전선에서 합선이 발생해 전기가 단전된 현장으로 긴급 출동했습니다. 계량기함 안에는 여러 세대와 공용 구간의 배선이 모여 있어, 손상된 전선만 찾는 것이 아니라 어느 차단기와 연결된 선인지 구분한 뒤 작업 범위를 정하는 과정이 먼저 필요했어요.
계량기함 안에서 합선 구간을 확인했습니다
현장에 도착해 계량기함을 열어보니 누전차단기와 배선차단기, 계량기 배선이 한 공간에 설치되어 있었습니다. 먼저 기존 차단기 배열과 메인전선의 연결 방향을 확인했습니다. 공용전기 단전이 함께 발생한 상황이라 한 세대의 분기회로만 볼 수 없었고, 3층 계량기함 전체에서 문제가 이어진 구간을 좁혀야 했습니다.

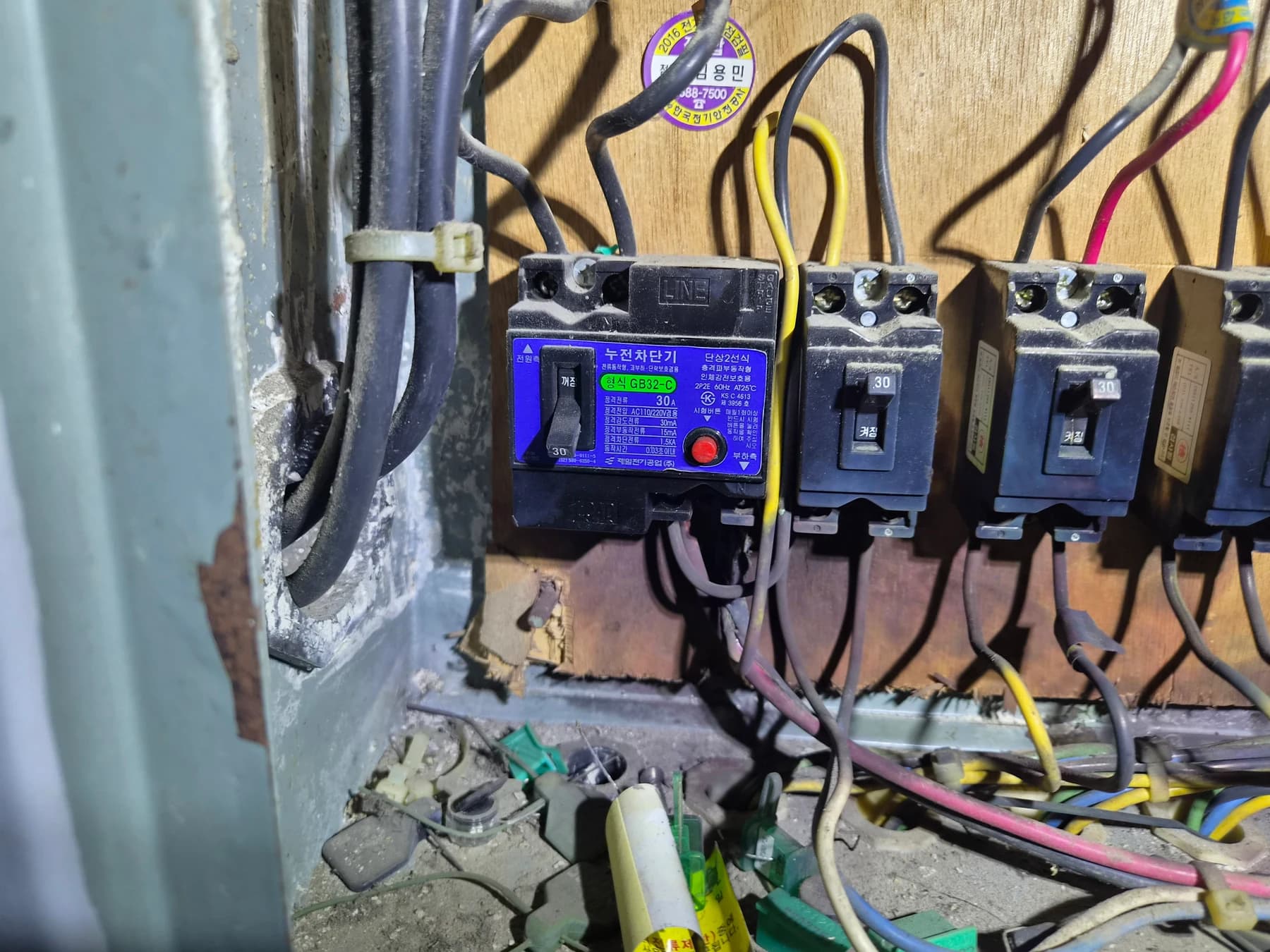

계량기함 안쪽에는 기존 누전차단기와 여러 배선차단기가 나란히 설치되어 있었습니다. 배선이 서로 가까이 지나가는 구조여서 손상 부위를 찾기 전에는 선을 임의로 당기거나 다시 연결하지 않고, 차단기와 전선이 이어지는 방향을 먼저 살폈습니다.

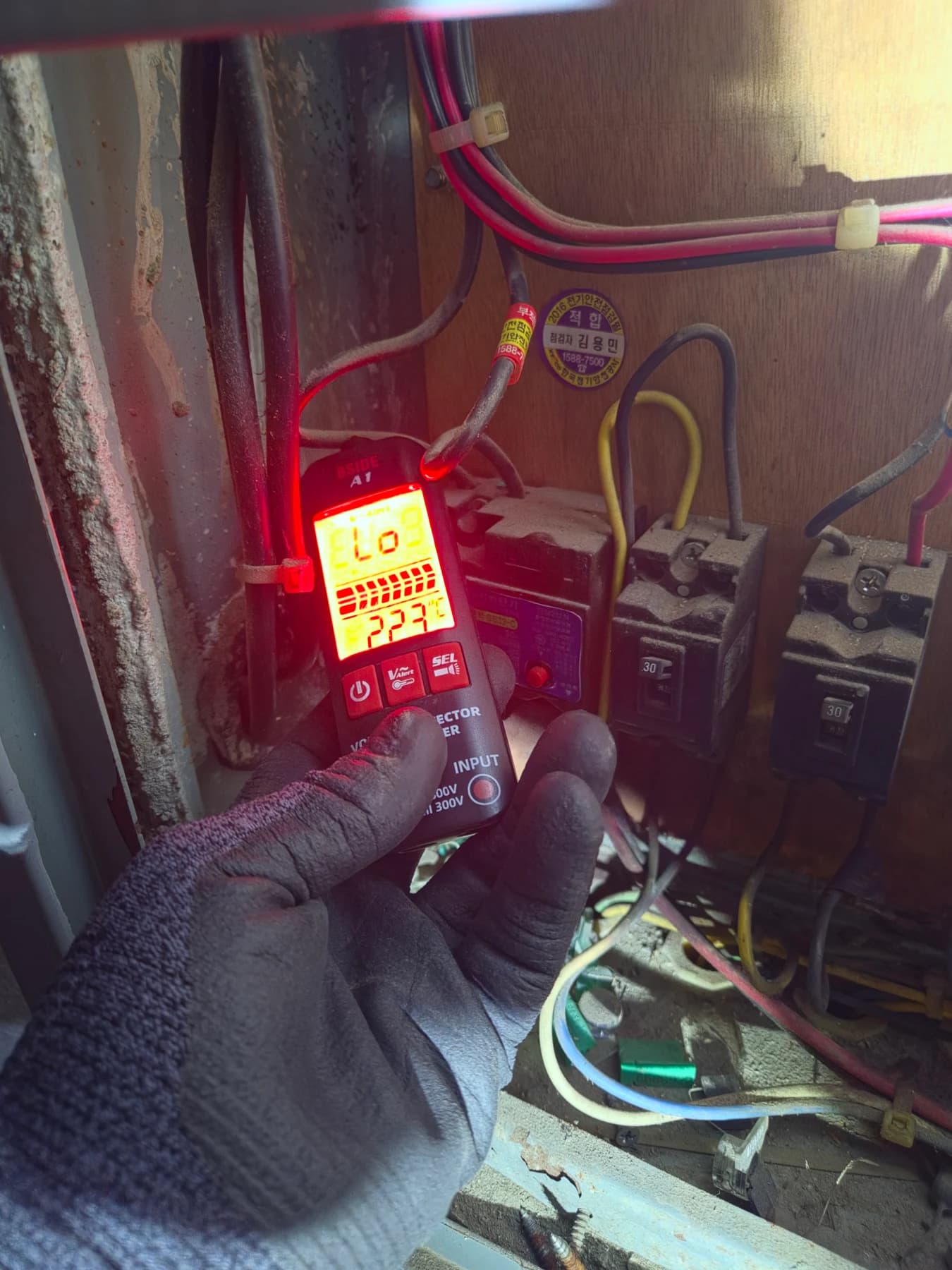

다음으로 측정기를 사용해 메인전선과 차단기 주변의 전기 상태를 확인했습니다. 합선이 발생한 현장은 단순히 차단기만 교체해서 끝낼 수 없습니다. 전선 피복과 연결부가 함께 손상됐는지 확인하고, 남아 있는 전선 구간을 그대로 사용해도 되는지 구분해야 하기 때문입니다.
측정 과정에서는 계량기함 내부의 단자와 배선을 구간별로 대조했습니다. 일반적으로 합선은 서로 다른 도체가 맞닿거나 피복이 손상된 연결부에서 발생할 수 있기 때문에, 눈에 보이는 흔적과 측정 결과를 함께 확인하는 것이 중요합니다.
검게 손상된 메인전선을 분리했습니다

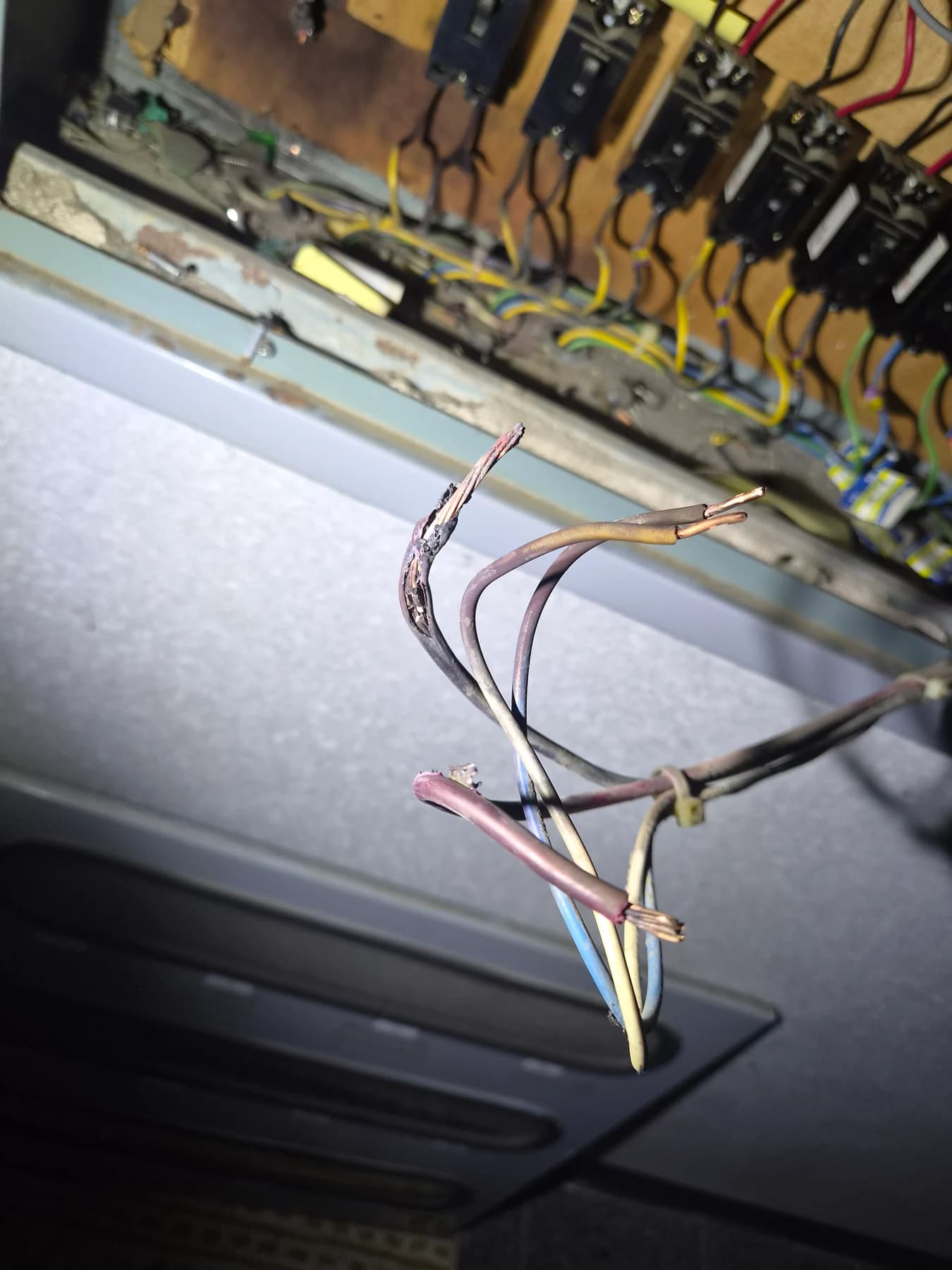

점검을 이어가면서 피복이 검게 타고 구리선 일부까지 손상된 전선 구간을 확인했습니다. 전선 끝부분은 열을 받은 흔적이 뚜렷했고, 피복이 벗겨진 여러 가닥이 서로 가까이 노출되어 있었습니다. 이 상태를 그대로 다시 묶으면 연결이 불안정해질 수 있어 손상된 부분을 분리했습니다.
합선 흔적이 남은 전선은 피복 색이 변하고 도체가 거칠게 벌어진 상태였습니다. 정상적인 전선 단부와 비교하면 손상 범위가 분명했기 때문에, 검게 변한 부분을 남겨두지 않고 새로 연결할 수 있는 구간을 확보했습니다.

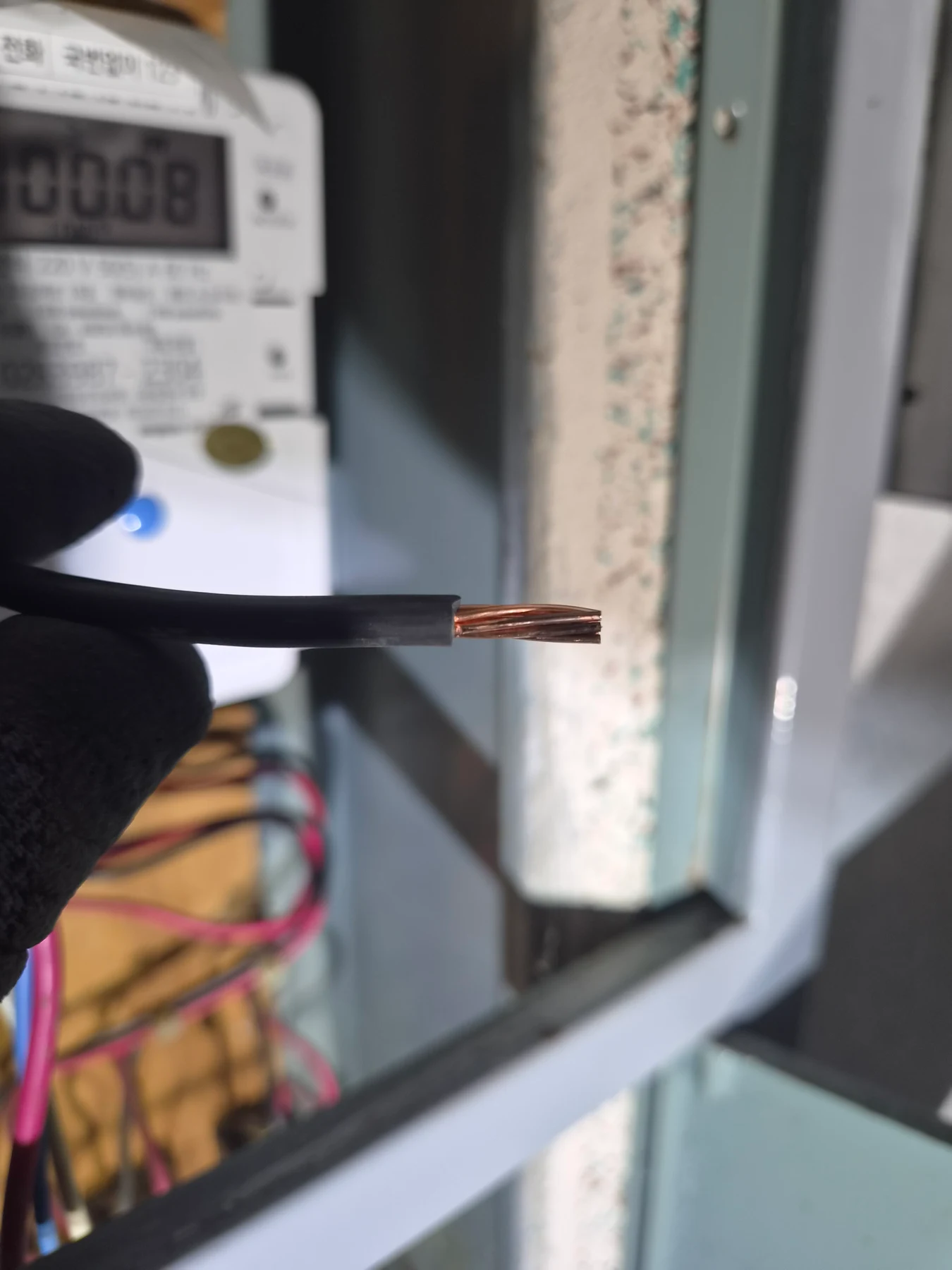

손상부를 정리한 뒤에는 새 전선의 피복을 필요한 길이만큼 벗겨 구리 도체가 고르게 모이도록 준비했습니다. 전선 굵기에 맞지 않게 과도하게 벗기거나 도체 일부를 잘라내면 접속 면적이 줄어들 수 있어, 연결부에 맞는 길이로 단부를 다듬었습니다.
새 전선 단부는 구리 가닥이 흐트러지지 않도록 정리했습니다. 계량기함처럼 메인전류가 지나가는 곳은 전선끼리 단순히 꼬아 연결하는 방식이 아니라, 전선 굵기와 연결 위치에 맞는 접속 방법을 사용해야 합니다.
새 전선을 압착 연결하고 접속부를 정리했어요
준비한 전선은 압착 슬리브를 이용해 기존 배선과 연결했습니다. 압착 전에는 양쪽 전선이 슬리브 안으로 충분히 들어가는지 확인했고, 연결 후에는 슬리브가 전선에서 빠지거나 한쪽으로 치우치지 않도록 접속 상태를 살폈습니다.

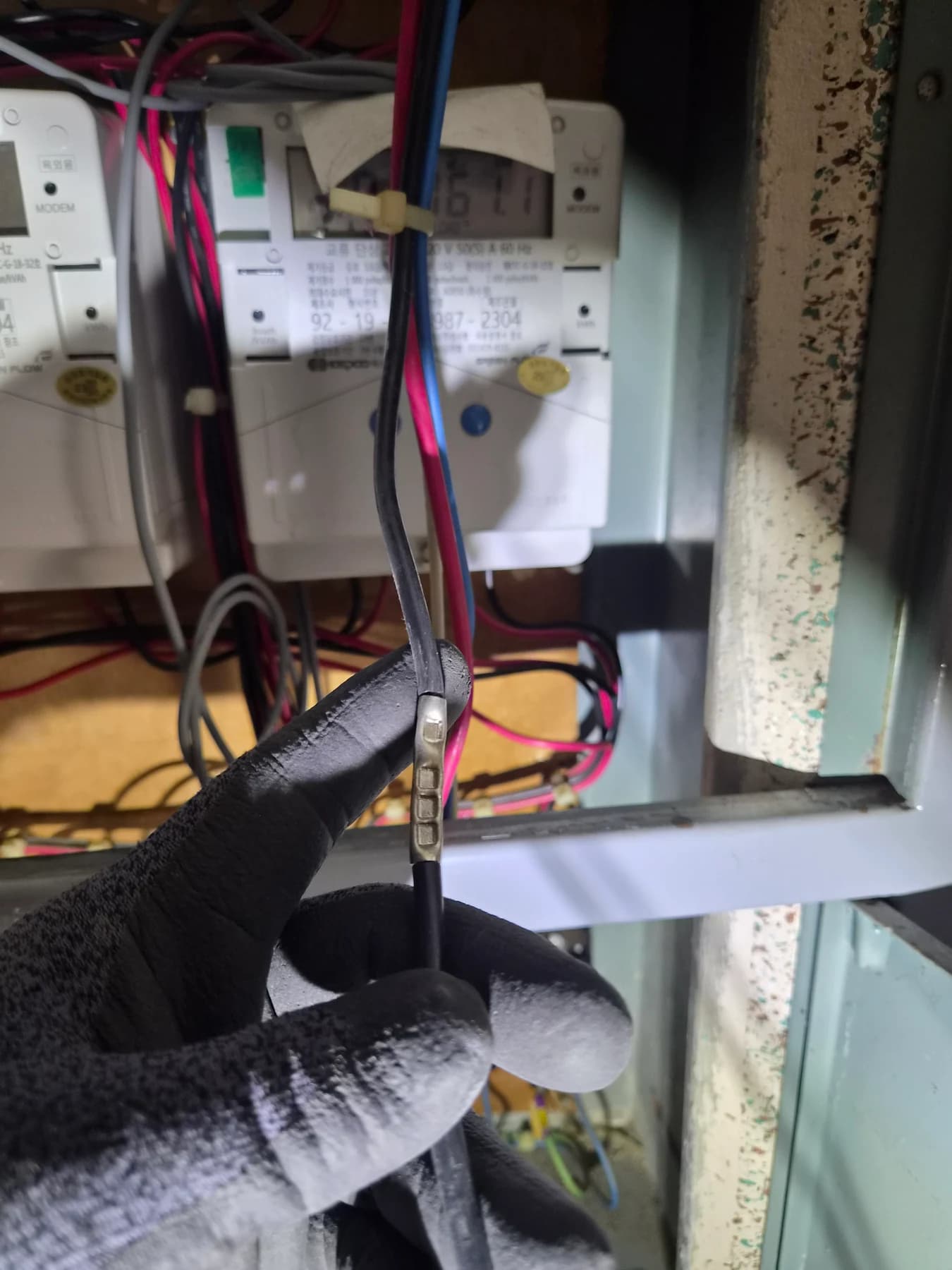

검은색 전선 연결부에는 압착 슬리브를 넣어 접속할 위치를 잡았습니다. 서로 다른 선을 구분하면서 한 가닥씩 작업해야 계량기함 안에서 배선 방향이 뒤섞이지 않습니다.

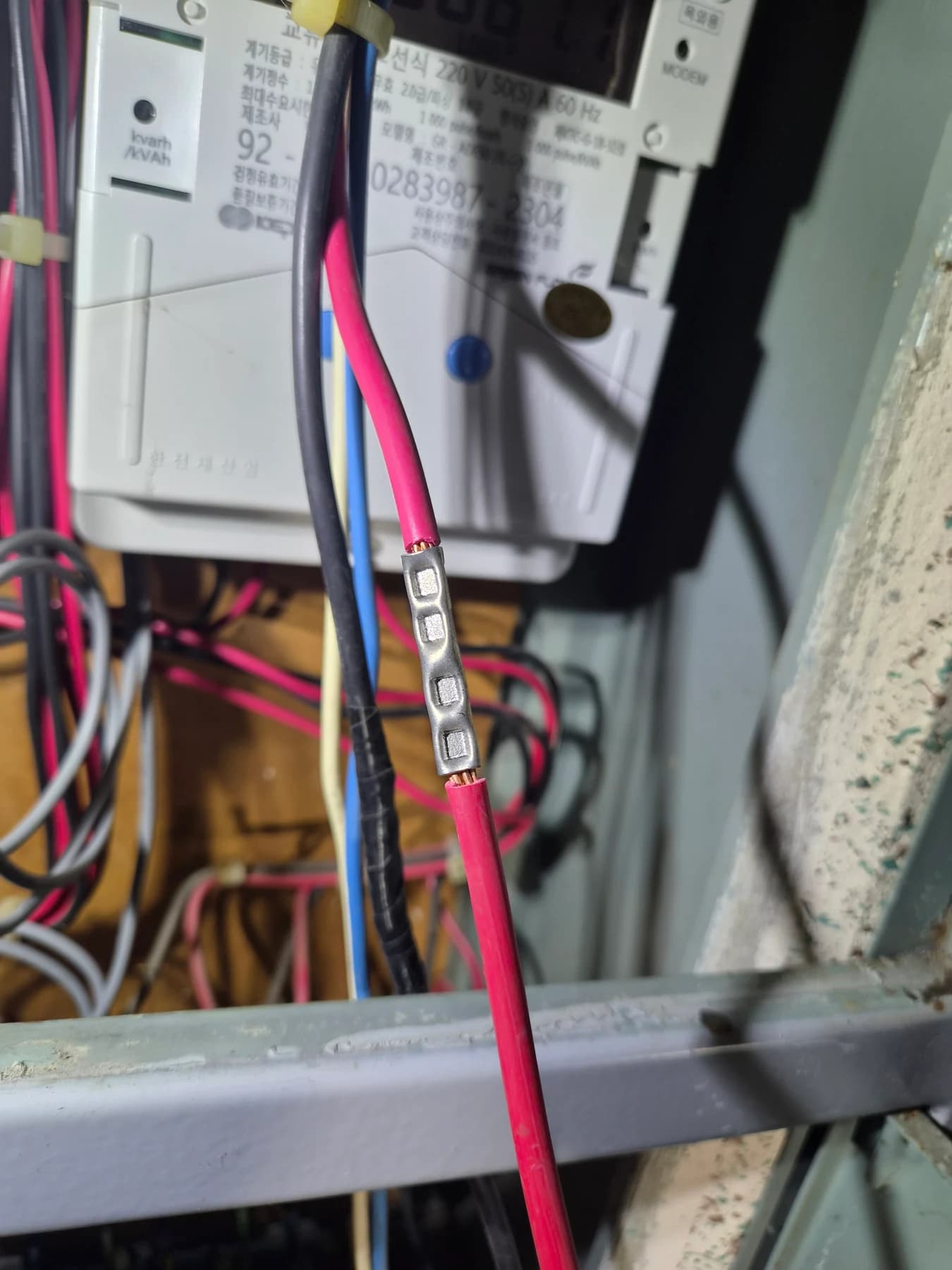

붉은색 전선도 같은 방식으로 압착 연결했습니다. 슬리브에 압착 자국이 고르게 형성된 상태를 확인하고, 노출된 구리선이 연결부 밖으로 길게 남지 않도록 정리했습니다. 이렇게 접속부를 기계적으로 고정한 뒤 절연과 배선 정리 단계로 이어갔습니다.
새 32A 차단기를 설치하고 배선 배열을 정리했습니다

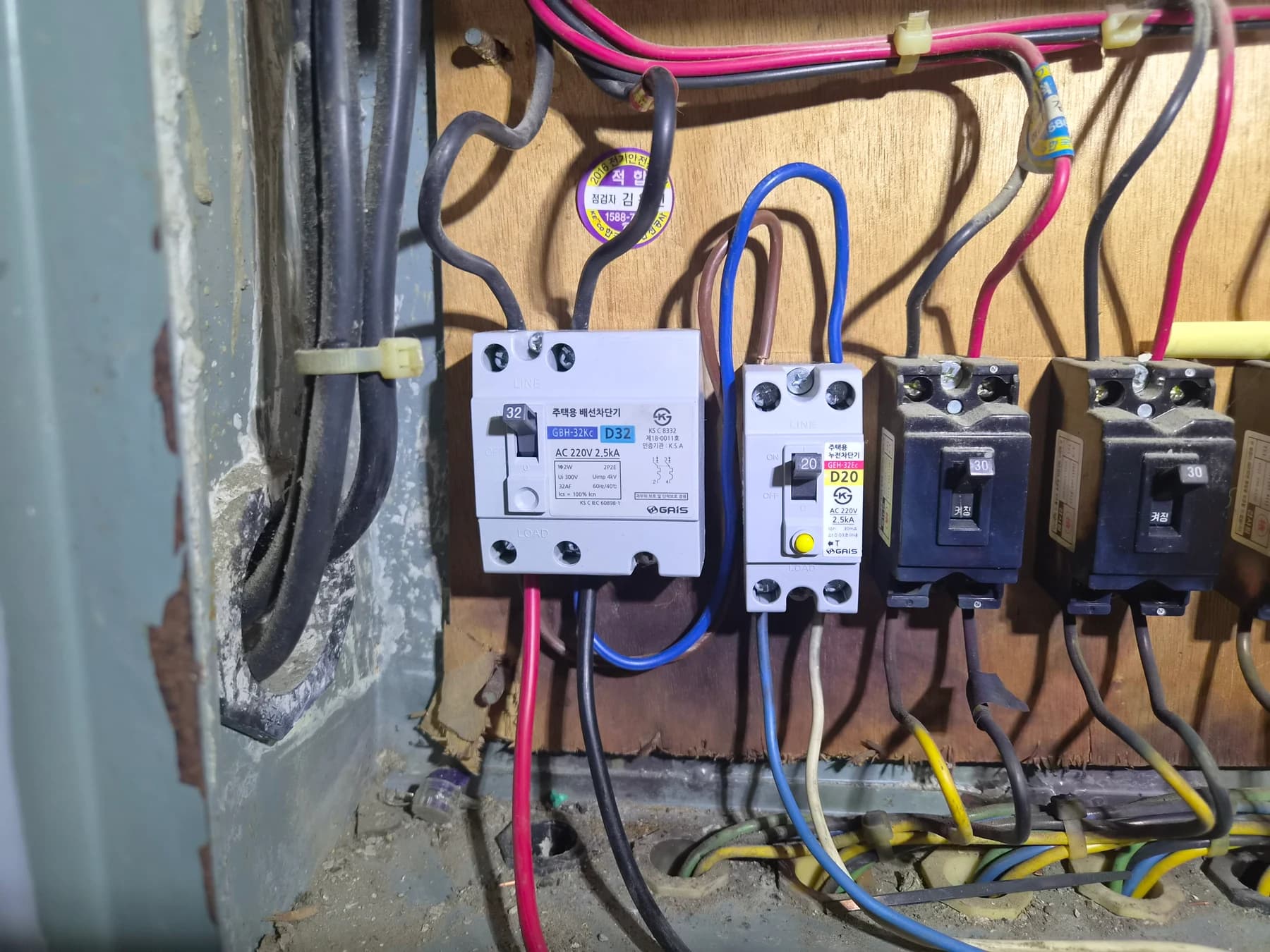

손상 전선의 접속을 마친 뒤 계량기함에는 새 32A 배선차단기를 설치했습니다. 기존 차단기와 계량기 배선 사이에서 새 전선이 무리하게 꺾이지 않도록 방향을 잡고, 붉은색·검은색·파란색 전선을 각각의 단자 위치에 맞춰 정리했습니다.

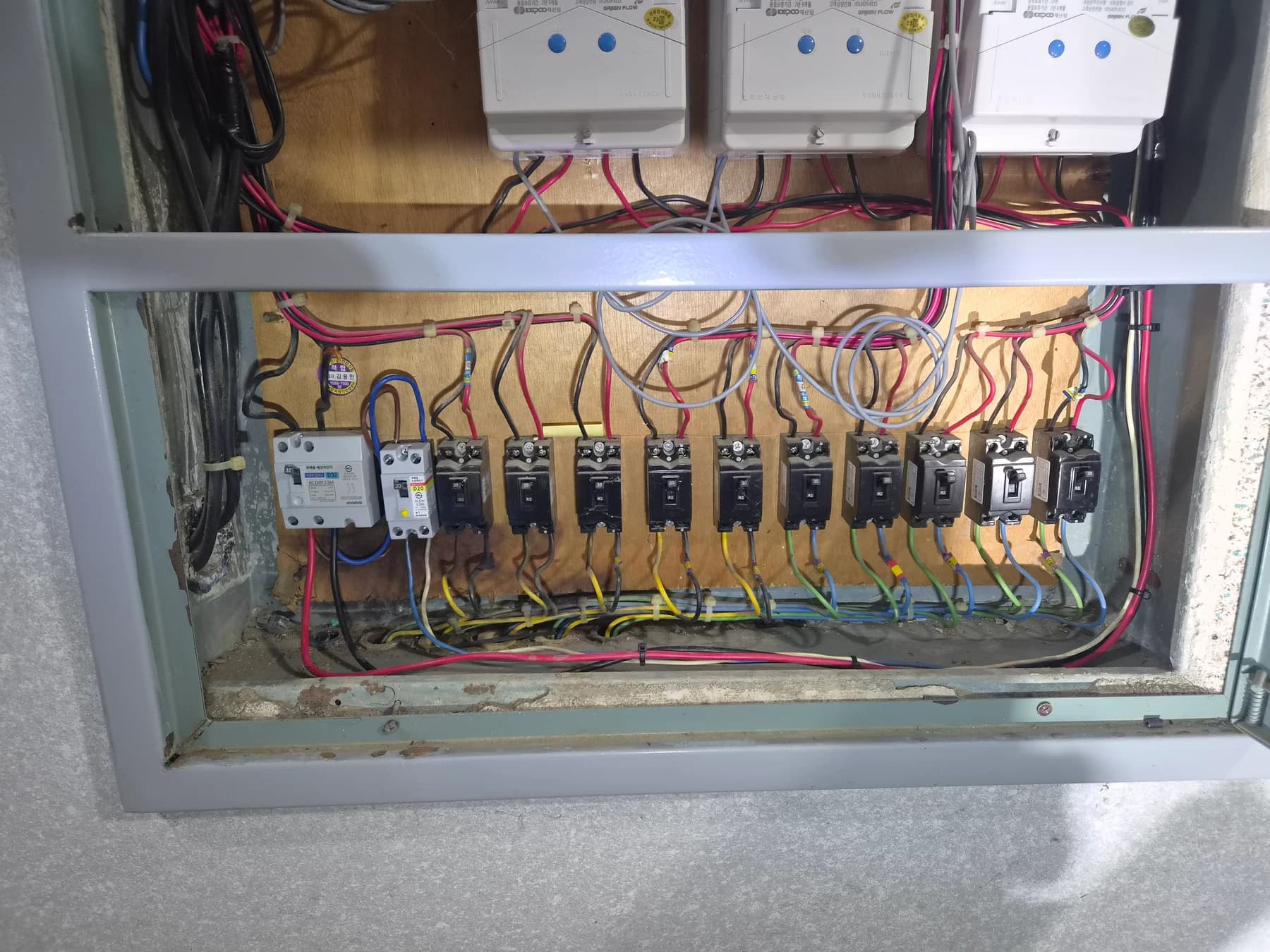

전체 계량기함에서는 세대별 계량기와 차단기, 공용 배선의 배치가 이어져 있습니다. 작업한 구간만 따로 보지 않고 주변 배선이 차단기 레버나 함 문에 걸리지 않는지 함께 확인했습니다.
최종적으로는 합선 흔적이 있던 손상 전선이 분리되고, 새 전선의 압착 연결부와 새 32A 배선차단기가 계량기함 안에 구성된 상태로 정리됐습니다. 이번 청주 전기수리 현장은 공용 메인전선 합선으로 단전된 상황에서 손상 범위를 확인하고, 전선 단부 정리와 압착 접속, 차단기 교체까지 진행한 작업입니다.
건물 계량기함에서 타는 냄새가 나거나 여러 세대와 공용전기가 함께 끊기는 경우에는 차단기를 반복해서 올리거나 전선을 임의로 만지지 않는 것이 좋습니다. 청주 합선·정전·계량기함 전기수리는 램프맨 010-8487-5580으로 문의해 주세요. 건물 위치와 단전 범위, 차단기 상태를 알려주시면 점검 방향을 안내해드리겠습니다.
